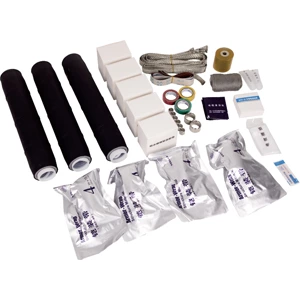

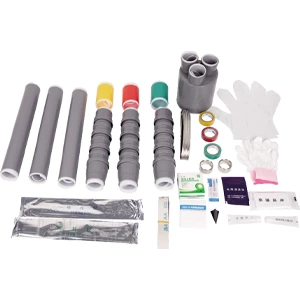

12/20, 18/20 kV Soğuk Büzüşmeli Kablo Aksesuarları
- Şebeke Frekansı Dayanım Gerilimi:
- 54 kV, 5 dk, Arıza Yok
- Kısmi Deşarj Testi:
- 20 kV'de Kısmi Deşarj Büyüklüğü ≤ 10 pC
- Darbe Gerilimi Testi:
- 125 kV, 10 pozitif ve 10 negatif darbe, arıza yok.
- Sabit Gerilim Yük Döngüsü Testi (Havada):
- 35 kV, iletken sıcaklığı 95–100 ℃, toplam 60 çevrim, arıza yok, atlama yok.
- Termal Kararlılık Testi (185 mm² İletken):
- 23,4 kA, 2 saniye, iki kez, gözle görülür hasar yok
- Dinamik Kararlılık Testi:
- 82,6 kA, ≥ 10 ms, gözle görülür hasar yok
- Nem Testi (İç Mekan):
- 15 kV, 300 saat, arıza yok, atlama yok
- Tuz Püskürtme Testi (Dış Mekan):
- 15 kV, 1000 saat, arıza yok, atlama yok
12/20, 18/20 kV Tamamen Soğuk Büzüşmeli Üç Damarlı Terminal – Montaj Şeması
Elektriksel Performans Testleri
| HAYIR. | Test Öğesi | Standart Gereksinimler |
| 1 | Güç Frekansı Dayanım Gerilimi | 54 kV, 5 dk, Arıza Yok |
| 2 | Kısmi Deşarj Testi | 20 kV'de Kısmi Deşarj Büyüklüğü ≤ 10 pC |
| 3 | Darbe Gerilimi Testi | 125 kV, 10 pozitif ve 10 negatif darbe, arıza yok. |
| 4 | Sabit Gerilim Yükü Döngü Testi (Havada) | 35 kV, iletken sıcaklığı 95–100 ℃, toplam 60 çevrim, arıza yok, atlama yok. |
| 5 | Termal Kararlılık Testi (185 mm² İletken) | 23,4 kA, 2 saniye, iki kez, gözle görülür hasar yok |
| 6 | Dinamik Stabilite Testi | 82,6 kA, ≥ 10 ms, gözle görülür hasar yok |
| 7 | Nem Testi (İç Mekan) | 15 kV, 300 saat, arıza yok, atlama yok |
| 8 | Tuz Püskürtme Testi (Dış Mekan) | 15 kV, 1000 saat, arıza yok, atlama yok |
Ürün genel bakışı
◆Ürün tek damarlı, iki damarlı, üç damarlı, dört damarlı ve beş damarlı versiyonlarda mevcuttur ve düşük voltajlı kablo sonlandırmaları ve ara bağlantılar için yaygın olarak kullanılmaktadır.
◆Mükemmel yüzey hidrofobikliği, ürünün kirlenmeye karşı güçlü direncini sağlar.
◆Kompakt boyut, hafiflik ve güvenilir performans.
◆Kullanım Alanı: Ürün, mükemmel soğuk ve sıcak direnci göstererek özellikle yüksek rakımlı, soğuk, nemli, tuzlu su püskürtmeli ve yoğun kirliliğe sahip ortamlarda kullanıma uygundur.
Kurulumu açık alev gerektirmediği için petrol, kimya, madencilik ve tünelcilik gibi yanıcı ve patlayıcı alanlar için idealdir.
 |
 |
 |
 |

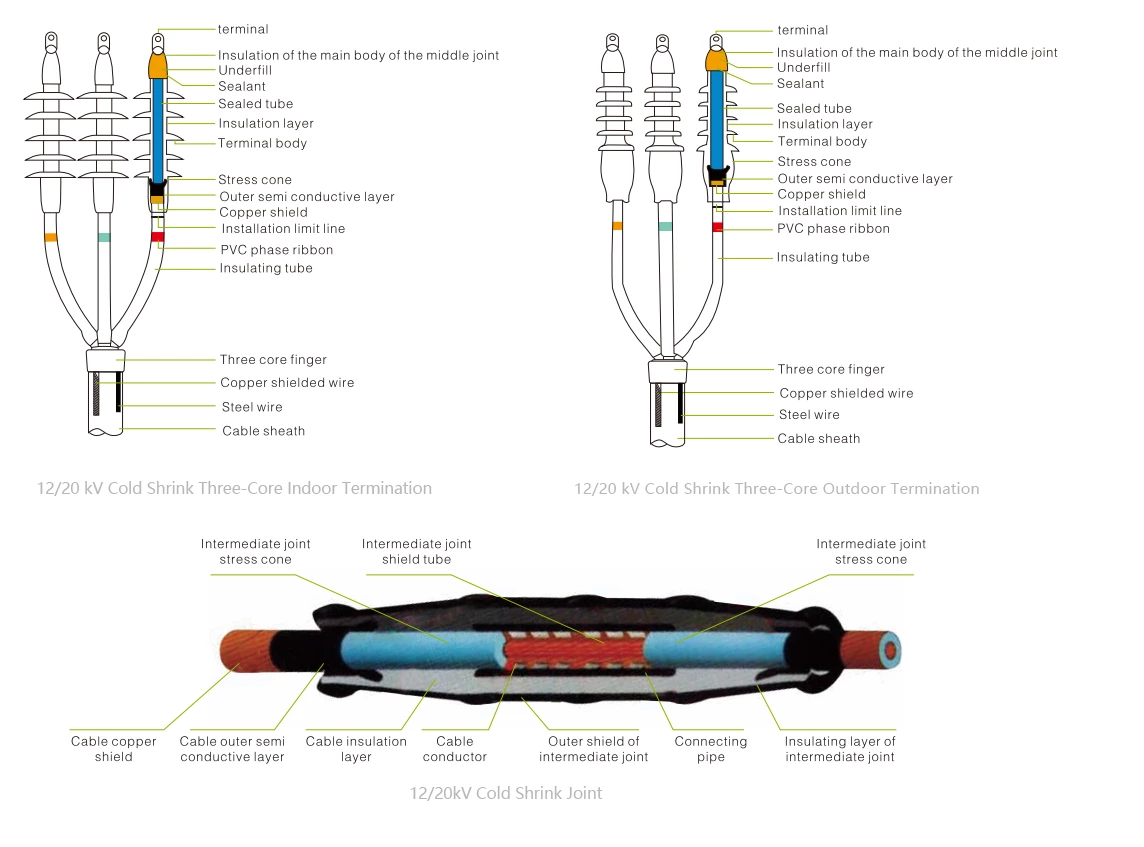

| 12/20 kV Tek Damarlı Soğuk Büzüşmeli İç Mekan Bağlantı Kablosu – Montaj Çizimi | 12/20 kV Üç Damarlı Soğuk Büzüşmeli Dış Mekan Bağlantı Kablosu – Montaj Çizimi | 12/20 kV Üç Damarlı Soğuk Büzüşmeli Dış Mekan Bağlantı Kablosu – Destekleyici Çizim | 12/20 kV Üç Damarlı Soğuk Büzüşmeli Ara Bağlantı – Destekleyici Çizim |
Teknik Veriler - Model Seçimi
| Ürün Tipi | Model | İletken Kesit Alanı (mm²) |
| 12/20 kV Soğuk Büzüşmeli İç Mekan Bağlantısı | GHD-20HNLS-3(1)*35-500 | 35-500 |
| 12/20 kV Soğuk Büzüşmeli Dış Mekan Bağlantısı | GHD-20HWLS-3(1)*35-500 | 35-500 |
| 12/20 kV Soğuk Büzüşmeli Bağlantı | GHD-20JTLS-3(1)*35-500 | 35-500 |
| 18/20 kV Soğuk Büzüşmeli İç Mekan Terminali | GHD-24HNLS-3(1)*35-630 | 35-630 |
| 18/20 kV Soğuk Büzüşmeli Dış Mekan Bağlantısı | GHD-24HWLS-3(1)*35-630 | 35-630 |
| 18/20 kV Soğuk Büzüşmeli Bağlantı | GHD-24JTLS-3(1)*35-630 | 35-630 |
