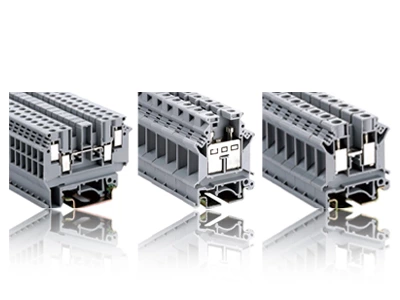

Detaylı Analiz: Geçmeli Terminal Bloklarının İç Yapısı ve Bağlantı Mantığı
Modern elektrik bağlantıları alanında, zahmetli vidalı bağlantıların terk edilmesi ana akım haline gelmiştir ve bu değişimin özü, geçmeli DIN ray terminallerinin ustaca mekanik tasarımından kaynaklanmaktadır. Bu konektör, yalnızca çalışma sürecini basitleştirmekle kalmaz, aynı zamanda benzersiz iç metal elastik elemanı sayesinde elektrik sinyallerinin ve gücün istikrarlı iletimini de sağlar.
Geçmeli Terminal Bloğunun Temel Bileşenlerinin Sökülmesi
Geçmeli terminal bloğu konektörünün çalışma prensibini anlamak için, üç temel iç bileşenini incelemek gerekir: paslanmaz çelik yay, akım taşıyan iletken ve yalıtım kabuğu.
Yüksek Gerilim Yayı: Genellikle paslanmaz çelikten yapılır ve iletkene sürekli radyal basınç sağlamak için belirli bir açıda eğimlidir.
İletken Bakır Bara: Akım iletimi için ana gövde olarak, temas alanını artırmak ve direnci azaltmak için yüzeyi genellikle kalay kaplıdır.
Kablo Çıkarma Deliği: Giriş deliğinin yanında bulunur ve özel bir itme çubuğu veya küçük bir tornavida ile yayın gerilimini serbest bırakıp iletkeni çıkarmak için kullanılır.
Yay Basınç Mekanizmasının Çalışma Detayları
İletken giriş deliğine girdikten sonra, itmeli tip terminal bloğunun içindeki yay sıkıştırılır ve elastik deformasyona uğrar. Yaylı klipsin tek yönlü tasarımı sayesinde, tel sorunsuz bir şekilde içeri itilebilir, ancak geri çekildiğinde yaylı klipsin kesici kenarı teli kilitler. Bu sabit temas kuvveti zamanla zayıflamaz ve iç fiziksel bağlantı, sık titreşimlerin olduğu endüstriyel ortamlarda bile sağlam kalır.
Temas Arayüzünün Elektriksel Performans Analizi
İtmeli terminal bloğundan akım geçtiğinde, telin soyulmuş ucu doğrudan akım taşıyan bakır bara bastırılır. Bu doğrudan temas, ara aşamalardaki güç kaybını azaltır. Dış mühendislik plastik kabuk mükemmel alev geciktirici özelliğe sahiptir ve fazlar arası kısa devreleri veya elektrik çarpmasını önlemek için tüm metal hareketli parçaları çevreler.
Bu kompakt ve verimli hiyerarşik düzenleme sayesinde, geçmeli terminal bloğu, sınırlı bir alanda mekanik kilitleme ve elektrik bağlantısını bir araya getirerek, endüstriyel otomasyon ve ev dağıtım kutularında vazgeçilmez bir teknik bileşen haline gelmektedir.
