12 kV Kablo Dağıtım Kutusu

Ürün Genel Bakışı

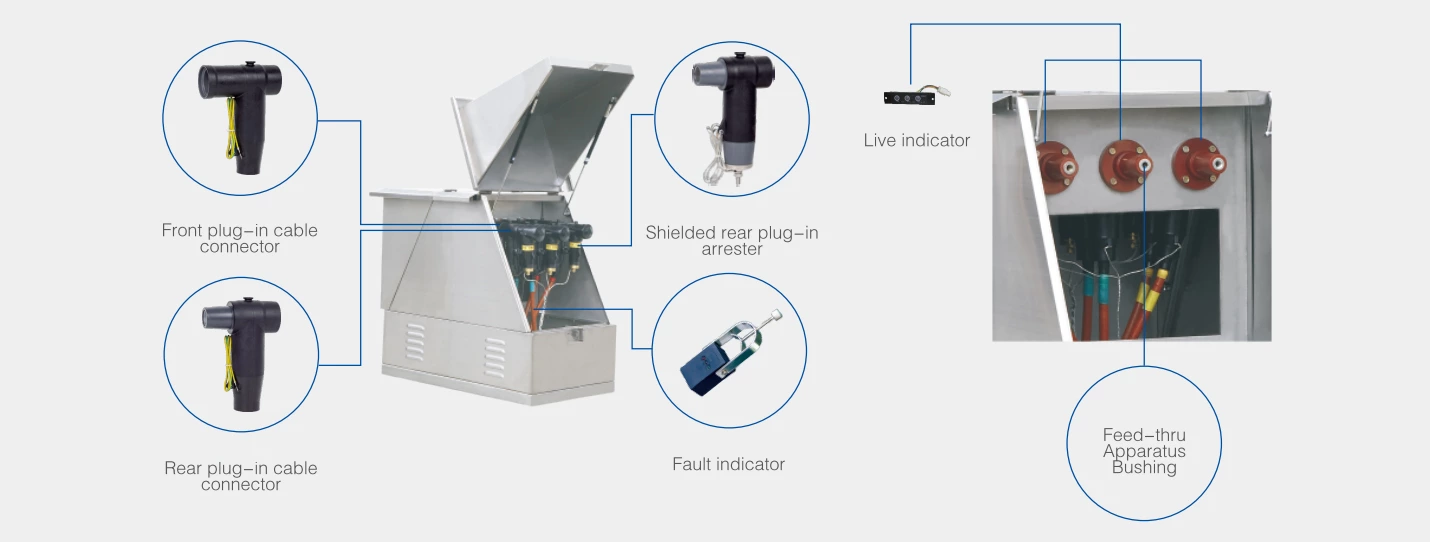

Avrupa tipi kablo dağıtım kutusu, son yıllarda kablo tabanlı güç dağıtım sistemlerinde yaygın olarak kullanılmaktadır. Başlıca özellikleri arasında çift taraflı kapı tasarımı ve bağlantı baraları olarak duvar burçlarının kullanılması yer almaktadır. Bu tasarım, kompakt bir yapı, düzenli kablo yerleşimi sağlar ve üç damarlı kabloların geniş açıklıklı geçişine olan ihtiyacı ortadan kaldırarak önemli kurulum avantajları sunar.

Kullanılan kablo konnektörleri DIN 47636 standartlarına uygundur. Sistemde genellikle 630 A nominal akım kapasiteli cıvatalı tip kablo konnektörleri kullanılır ve bu da güvenilir ve emniyetli elektrik bağlantıları sağlar.

Model açıklaması

Kullanım Koşulları

◆ Ortam sıcaklığı: Maksimum +40°C, Minimum -30°C;

◆ Rüzgar hızı: Saniyede 34 metreye eşdeğer (700 Pa'yı aşmayan);

◆ Nem: Günlük ortalama bağıl nem ≤%95, Aylık ortalama bağıl nem ≤%95;

◆ Sismik dayanıklılık: Yatay ivme ≤0,4 m/s², Dikey ivme ≤0,15 m/s²;

◆ Montaj yerindeki eğim: 3°'den fazla olmamalıdır;

◆ Kurulum ortamı: Ortam havası aşındırıcı veya yanıcı gazlar, buharlar vb. ile belirgin şekilde kirlenmemiş olmalı ve kurulum yeri şiddetli titreşimlerden arındırılmış olmalıdır;

◆ Not: Bu ürünün yukarıda belirtilen koşulların dışında kullanılması gerekiyorsa, lütfen şirketimizle iletişime geçin.

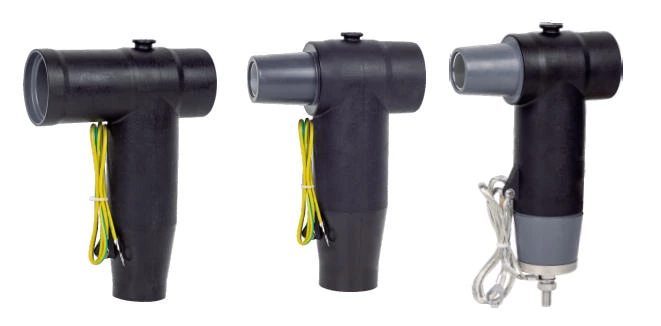

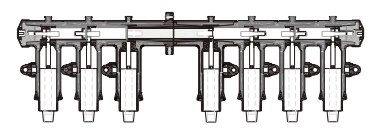

DFW12/630AB-□ tipi dokunmatik kablo konektörü aksesuarları

Ürün Özellikleri

Kurulum Öncesi Kontrol ve Test

◆Kablo dağıtım kutusu, kurulum ve çalıştırma öncesinde aşağıdaki inceleme ve testlerden geçmelidir:

◇Gerilim Dayanım Testi:

Enerjisi kesildiğinde, 1 dakika boyunca 45 kV'luk bir güç frekansı gerilimi uygulayın. Herhangi bir arıza veya atlama meydana gelmemelidir.

◇Not: Testten önce, canlı ekran kablolarını ayırın ve destekleyici izolatörün veya sensörün çıkış hattını bağlayın. Test sırasında çinko oksit yıldırım tutucuları kullanmayın.

◇Canlı Ekran İncelemesi:

Gerilim 5 kV'a çıkarıldığında gösterge ışığı yanmalıdır. Gerilim 10 kV'a çıkarıldığında ise gösterge ışığı parlak bir şekilde yanmalıdır.

◆Kurulum Merkezi

◇Kullanıcı, dağıtım kutusunu takmadan önce kablo kanalını veya kuyusunu önceden hazırlamalıdır.

◇Kablo bağlantı kutusunun montaj tabanı, kaynaklı kanal çeliğinden imal edilmeli ve düz bir zemine önceden gömülmelidir.

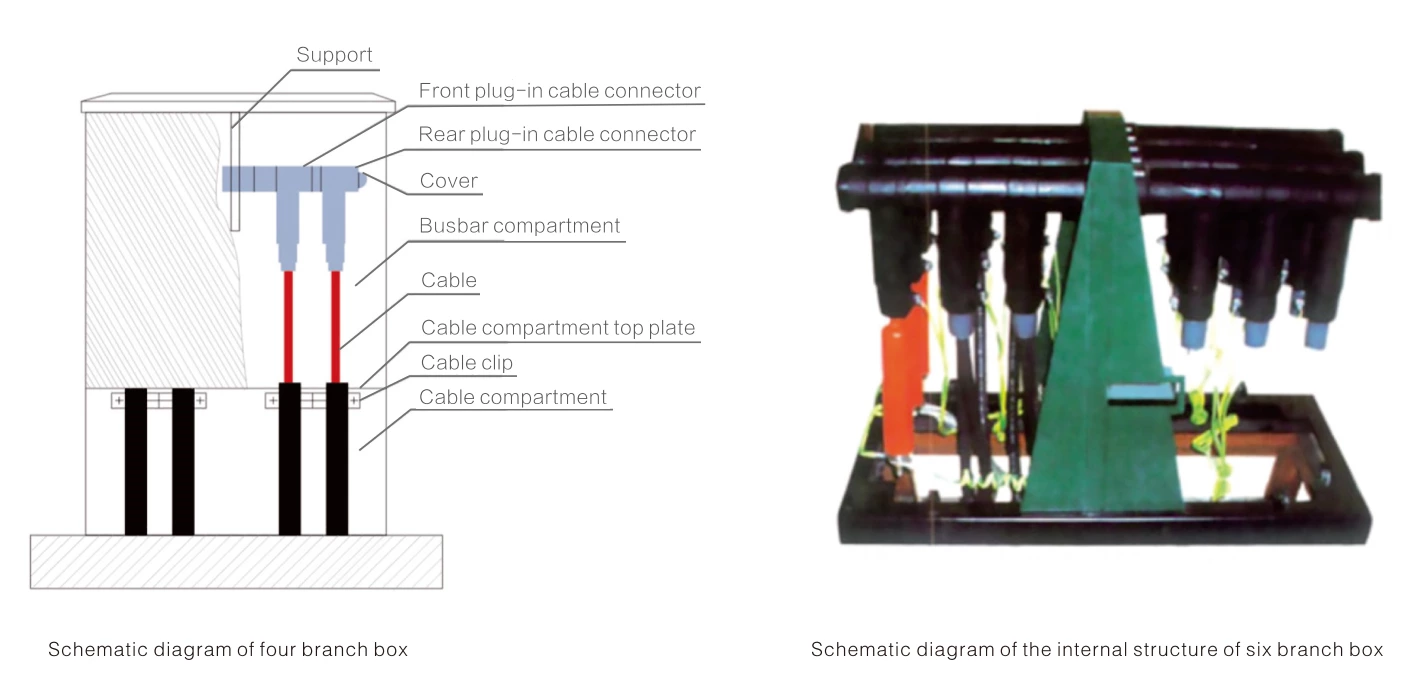

Avrupa tipi şube kutusu kurulum yapısı

Avrupa Tipi Dağıtım Kutusu – Bağlantı Şeması

Model	Kablolama Şeması	İç Düzenleme	Boyutlar
DFW10-2			580×550×950
DFW10-3			700×550×950
DFW10-4			820×550×950
DFW10-5			940×550×950
DFW10-6			1060×550×950
DFW10-7			1180×550×950
DFW10-8			820×650×1000
DFW10-9			940×650x1000

Not: Dağıtım kutusu gerektiği gibi genişletilebilir veya daraltılabilir ve dış muhafaza doğrudan kablo hendeğine gömülebilir.
