| Model |
Ölçüler (mm) |
Malzeme |
Notlar |

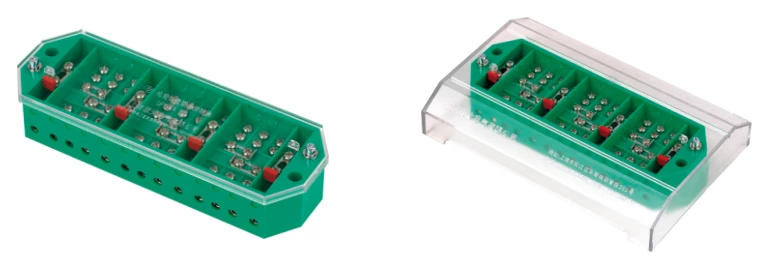

| DFY-1 (Elektrik hırsızlığına karşı) |
A |
B |
a |
b |
Ф |
Bakalit |
3 fazlı 4 telli gerilim devresi, bir giriş ve bir çıkış |
| 188 |
70 |
174 |
26.5 |
5 |
 |
| Model |
Ölçüler (mm) |
Malzeme |
Notlar |
| DFY-1A (Elektrik hırsızlığına karşı) |
A |
B |
a |
b |
Ф |
Bilgisayar |
3 fazlı 4 telli gerilim devresi, bir giriş ve bir çıkış |
| 188 |
63 |
174 |
22.5 |
5 |
 |
| Model |
Ölçüler (mm) |
Malzeme |
Notlar |

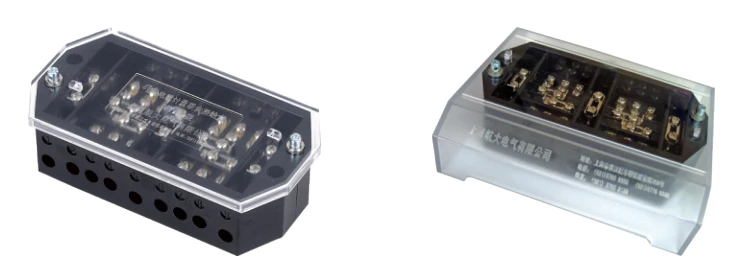

| DFY-2 (Elektrik hırsızlığına karşı) |
A |
B |
a |
b |
Ф |
Bakalit |
3 fazlı 3 telli gerilim devresi, bir giriş ve bir çıkış |
| 138 |
70 |
124 |
25.5 |
5 |
 |
| Model |
Ölçüler (mm) |
Malzeme |
Notlar |
| DFY-2A (Elektrik hırsızlığına karşı) |
A |
B |
a |
b |
Ф |
Bilgisayar |
3 fazlı 3 telli gerilim devresi, bir giriş ve bir çıkış |
| 138 |
63 |
124 |
22.5 |
5 |
 |
| Model |
Ölçüler (mm) |
Malzeme |
Notlar |
| DEY-1B |
A |
B |
a |
b |
Ф |
Bakalit |
3 fazlı 4 telli gerilim devresi, bir giriş ve üç çıkış. Yukarıdakinin aynısı, sigortalı. |
| 237 |
65 |
223 |
- |
5 |
 |
| Model |
Ölçüler (mm) |
Malzeme |
Notlar |

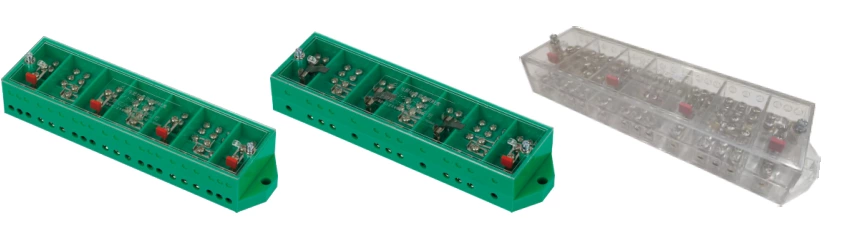

| DFY-3(PJ-1)sigortalı DFY-3(PJ-1)sigortasız DFY-3(PJ-1)şeffaf |
A |
B |
a |
b |
Ф |
Bilgisayar |
3 fazlı 4 telli gerilim devresi, bir giriş ve üç çıkış |
| 234 |
59 |
223 |
- |
5 |
 |
| Model |
Ölçüler (mm) |
Malzeme |
Notlar |
| DFY-2B |
A |
B |
a |
b |
Ф |
Bakalit |
3 fazlı 3 telli gerilim devresi, bir giriş ve üç çıkış |
| 188 |
70 |
174 |
25.5 |
5 |
 |

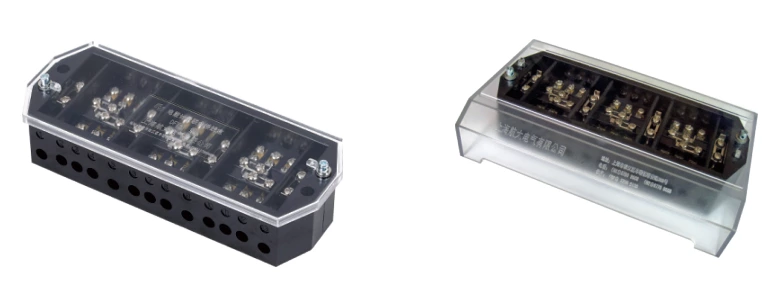

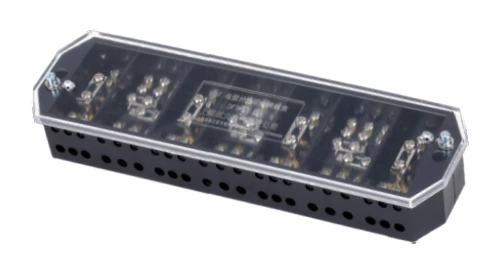

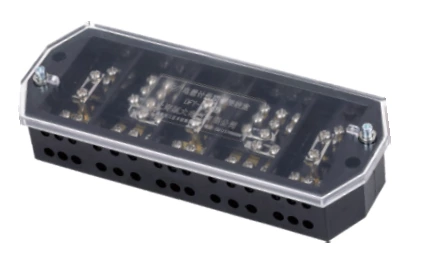

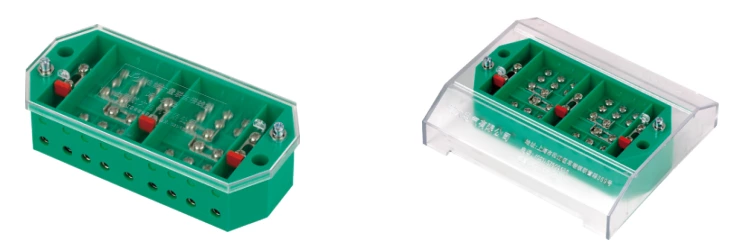

| Bağlantı kutusunun şekli ve montaj çizimi |
 |
| Ters görünüm |
Genel Bakış
Elektrik enerjisi ölçüm bağlantı kutusu, elektrikli ekipmanların ölçülmesi, elektrik sayaçlarının ve elektrikli aletlerin montajı ve ikincil devredeki koruyucu devre kesicilerin korunması için özel bir bileşendir. Yük altında elektrik sayaçlarının, elektrikli aletlerin ve koruyucu devre kesicilerin durum değişimi ve yerinde doğrulanması gibi çoklu işlevlere sahiptir.
Teknik parametre
| Nominal gerilim |
380 V/220 V |
| Nominal akım |
5(20) A |
| Kesit alanı |
6 mm² |
| Güç frekansı dayanım gerilimi |
2500 V, 1 dk |
| Yalıtım direnci |
>100 MΩ |
Kablolama örneği
 |
 |

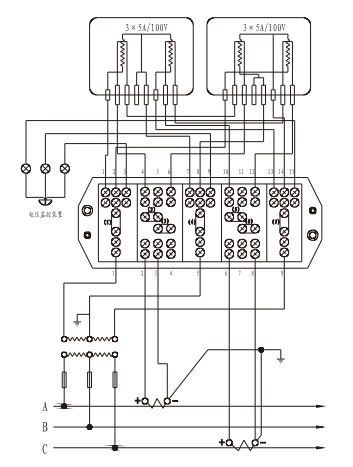

| DFY-1.DFY-1A tvpe üç fazlı dört telli terminal bloğu, üç fazlı dört telli aktif watt-saat sayacı ve üç reometre ile birleştirilmiş kablo diyagramı Ⅰ |

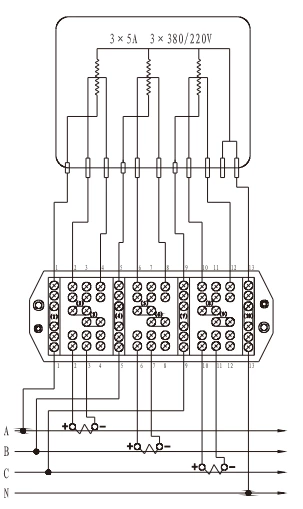

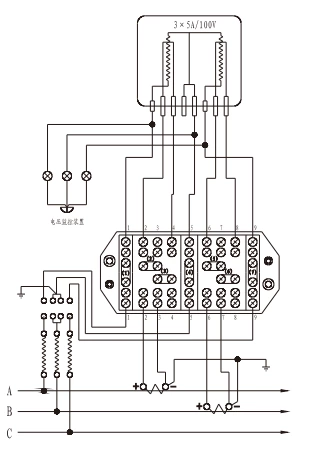

DFY-2 ve DFY-2A tipi üç fazlı üç telli terminal bloğunun, üç fazlı üç telli aktif watt-saat sayacı ve iki reometre ile birlikte Y/Y değişken voltajlı kombine bağlantı şeması II. |
 |
 |

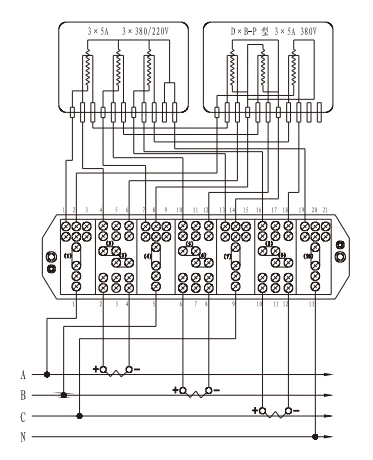

| Üç fazlı dört telli aktif watt-saat sayacı ve üç fazlı reaktif watt-saat sayacı ile üç reometrenin bulunduğu III DFY-1B,DFY-3(PJ1) tipi üç fazlı terminal bloğunun birleşik bağlantı şeması. |
Üç fazlı aktif watt-saat sayacı ve iki reometreye sahip DFY-2B tipi üç fazlı üç telli terminal bloğunun V/V değişken voltajlı kombine bağlantı şeması IV. |
