JHD5-16 - Geçiş terminal bloğu
- Tip:
- Geçiş terminal bloğu
- Gerilim:
- 800 V
- Nominal Akım:
- 76 A
- Bağlantı Sayısı:
- 2
- Pozisyon Sayısı:
- 1
- Bağlantı Yöntemi:
- Vidalı bağlantı
- Anma Kesiti:
- 16 mm²
- Enine kesit:
- 2.5 mm² - 25 mm²
- Renk:
- gri
| Model | İşlev | IEC kablo kesiti | UL Kablo | Kalınlık | Maksimum akım | Paket sayısı | Kalınlık/Yükseklik( )/Genişlik mm |
Nominal gerilim/nominal akım/nominal kesit alanı |
| JHD5-16 |  |
16 mm² 10 mm² 16 mm² |
4 AWG 8 AWG 4 AWG | 12.2 mm | 76 A | 50 | 12.2/54/42.5 | 800 V/76 A/16 mm² |
Teknik Özellikler:
| Son kapak | D16 |
| Çapraz bağlantı 10-Polo, Ayrılabilir | ZL2-16 ZL3-16 ZL10-16 |
| Ekleme köprüsü 10-Polo, Ayrılabilir | BLS2-16 BLS3-16 BLS10-16 |
| Bölme plakası | FP |
| Küçük Bölme | CP |
| İşaretleme etiketleri | ZB10 |
| Vida/Sıkma torku (Nm) | M4/1.2 |
| Malzeme | PA |
| Alev geciktirici özelliği UL-94 standardına göre derecelendirilmiştir. | V0 |

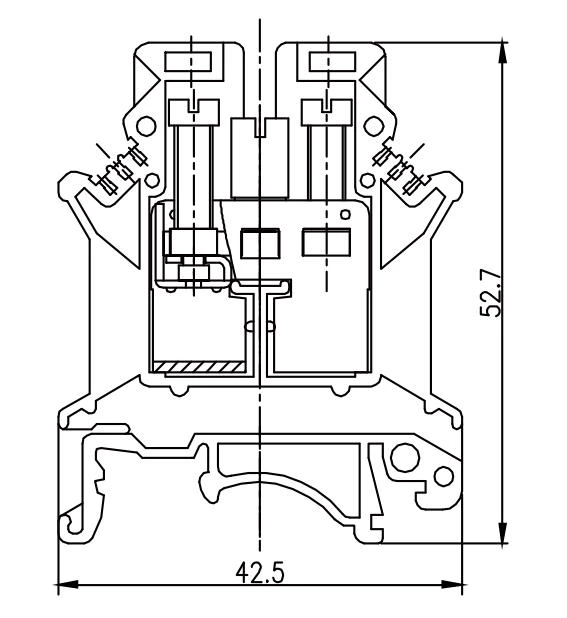

| Boyutlar |  |
Standart üst profilli (Ω profil) ve G profilli DIN ray montajı için evrensel montaj ayaklarına sahiptir.
