JHD5-2.5 - Geçiş terminal bloğu
- Tip:
- Geçiş terminal bloğu
- Gerilim:
- 800 V
- Nominal Akım:
- 24 A
- Bağlantı Sayısı:
- 2
- Bağlantı Yöntemi:
- Vidalı bağlantı
- Anma Kesiti:
- 2.5 mm²
- Enine kesit:
- 0.2 mm² - 4 mm²
- Renk:
- gri
| Model | İşlev | IEC kablo kesiti | UL Kablo | Kalınlık |
| JHD5-2.5 |  |
2.5 mm² 1.5 mm² 2.5 mm² |
14 AWG 16 AWG 14 AWG |
5.2 mm |
| Maksimum akım | Paket sayısı | Kalınlık/Yükseklik( )/Genişlik mm |
Nominal gerilim/nominal akım/nominal kesit alanı |
| 24 A | 120 | 5.2/47/42.5 | 800 V/24 A/2.5 mm² |
Teknik Özellikler:
| Son kapak | D2.5-10 |
| Çapraz bağlantı 10-Polo, Ayrılabilir | ZL2-2.5 ZL3-2.5 ZL10-2.5 |
| Ekleme köprüsü 10-Polo, Ayrılabilir | BLS2-2.5 BLS3-2.5 BLS10-2.5 |
| Bölme plakası | FP |
| Küçük Bölme | CP |
| İşaretleme etiketleri | ZB5 |
| Vida/Sıkma torku (Nm) | M3/0.6 |
| Malzeme | PA |
| Alev geciktirici özelliği UL-94 standardına göre derecelendirilmiştir. | V0 |

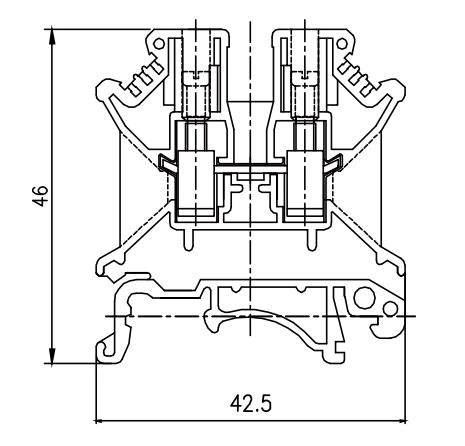

| Boyutlar |  |
Standart üst profilli (Ω profil) ve G profilli DIN ray montajı için evrensel montaj ayaklarına sahiptir.
