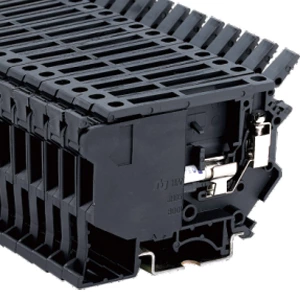

JHD5-16RD - Sigorta modüler terminal bloğu
- Tip:
- Fuse modüler terminal bloğu
- Sigorta Tipi:
- Cam / seramik / ... G / 5 x 20, 5 x 25
- Gerilim:
- 500 V
- Nominal Akım:
- 10 A
- Pozisyon Sayısı:
- 1
- Bağlantı Yöntemi:
- Vidalı bağlantı
- Anma Kesiti:
- 1.5 mm²
- Enine kesit:
- 0.5 mm²- 16 mm²
- Renk:
- siyah
| Model | İşlev | IEC kablo kesiti | UL Kablo | Kalınlık |
| JHD5-16RD |  |
16 mm² 10 mm² 16 mm² |
4 AWG 8 AWG 4 AWG |
12 mm |
| Maksimum akım | Paket sayısı | Kalınlık/Yükseklik( )/Genişlik mm |
Nominal gerilim/nominal akım/nominal kesit alanı |
| 6.3A | 42 | 12/59/62 | 800 V/10 A/16 mm² |
Teknik Özellikler:
| Işıkla | Işıkla
|
|||||||||
| Sigorta, JHD5-4RD(UK5-HESl) ile aynıdır. | ||||||||||
| Bağlantılı montaj | ||||||||||
| Model | ||||||||||
| ZL10-16 | ||||||||||
| Sigortalı sistemde: Akım sigorta tarafından, voltaj ise lamba tarafından belirlenir. | ||||||||||
| İşaretleme etiketleri | ZB8 | |||||||||
| Vida/Sıkma torku (Nm) | M4/1.2 | |||||||||
| Malzeme | PA | |||||||||
| Alev geciktirici özelliği UL-94 standardına göre derecelendirilmiştir. | V0 | |||||||||

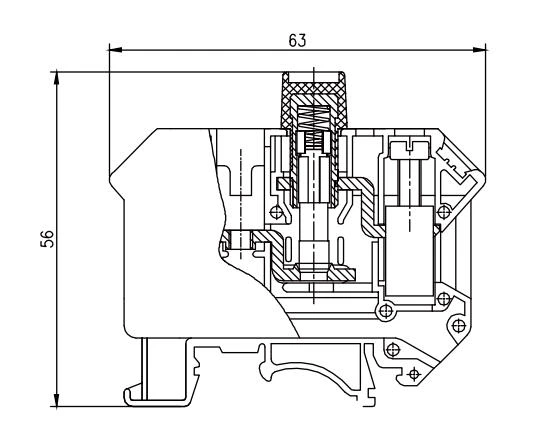

| Boyutlar |  |
Standart üst profilli (Ω profil) ve G profilli DIN ray montajı için evrensel montaj ayaklarına sahiptir.
