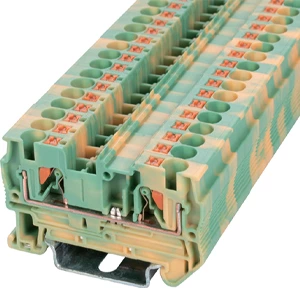

JHD1-1.5JD - Koruyucu iletken terminali
- Tip:
- Koruyucu iletken terminal bloğu
- Bağlantı Sayısı:
- 2
- Bağlantı Yöntemi:
- Geçmeli bağlantı, 1 seviye
- Montaj tipi:
- DIN Rayı (EN 60715)
- Uyumlu Ray:
- NS 35/7,5, NS 35/15
- Enine kesit:
- 0.14 mm² - 1.5 mm²
- Renk:
- yeşil-sarı
| Kablolama Şeması |  |
|||
| Kalınlık/Yükseklik/Genişlik (mm) | 3.5/30.5/46.2 | |||
| Teknik Parametreler | ||||
| Derecelendirilmiş Veriler | Gerilim (V) | / | ||
| Akım (A) | / | |||
| Kesit alanı (mm²) | 1.5 | |||
| Sıkıştırma Aralığı | Sert Tel (mm²) | / | ||
| Esnek Tel (mm²) | 0.2-1.5 | |||
| Yalıtım Malzemesi | PA | |||
| Alev geciktirici özelliği UL-94 standardına göre derecelendirilmiştir. | V0 | |||
| Soyma Uzunluğu (mm) | ||||
| Kılavuz rayları takın | TH35-7.5/TH35-15 | |||
| model | ||||
| Bölme plakası | 1.5G | |||
| Eklenti Köprüsü | 2P | FBS 2-3.5 |  |
|
| 3P | FBS 3-3.5 | |||
| 4P | FBS 4-3.5 | |||
| 5P | FBS 5-3.5 | |||
| 10P | FBS 10-3.5 | |||
| İşaretleme Şeridi | boşluk | ZB3.5 |  |
|
| Yatay Baskı | ZB3.5 |  |
||
| Dikey Baskı | ZB3.5 |  |
||
| Boyutlar |  |
|||
