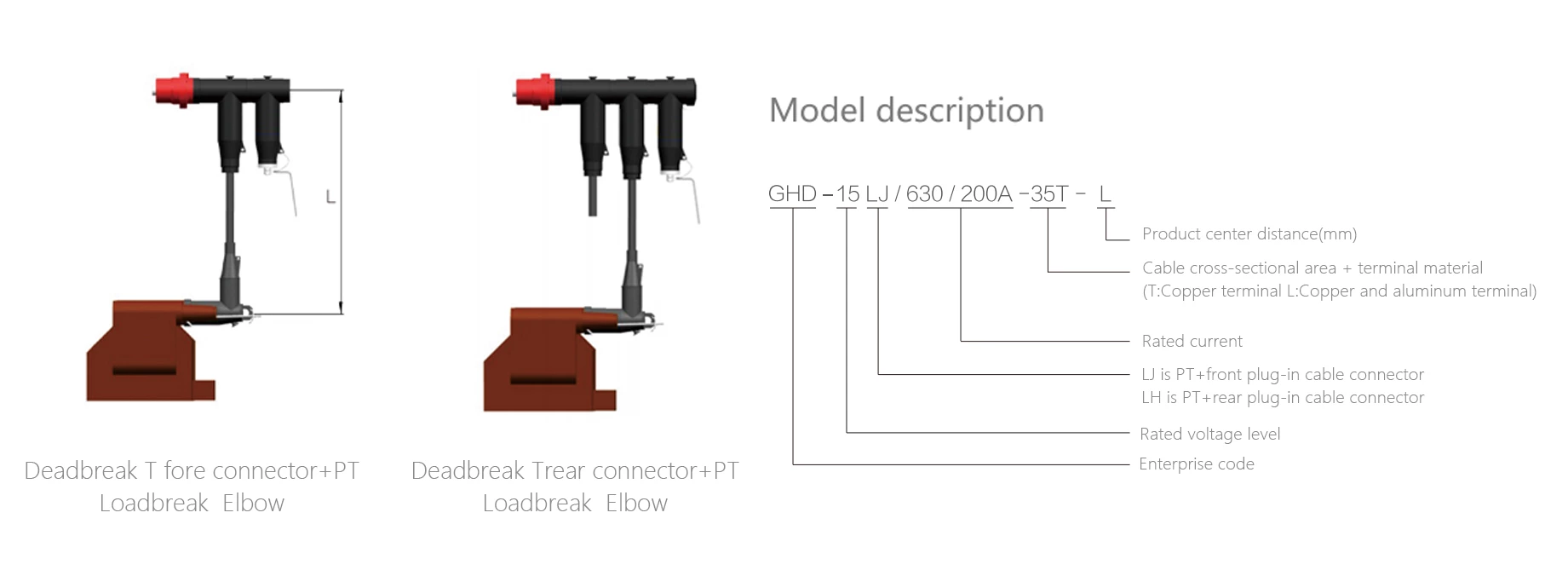

15/20 kV PT Bağlantı Kiti
- Anma gerilimi:
- 15 kV,20 kV
- Anma akımı:
- 200 A
- 5 Dakika Boyunca AC Dayanım Gerilimi:
- 39 kV,54 kV
- Kısmi Deşarj:
- 15 kV,Q≤10 pC 20 kV,Q≤10 pC
- Darbe Dayanım Gerilimi (Her bir polarite için 10 kez):
- 95 kV,125 kV
- Ekran Direnci:
- ≤5000 Ω
- Referans standartları:
- IEE-386、GB/T12706.4、IEC 60502-4
- İletken Kesiti:
- 25-120 mm²
Ürün özellikleri
Korumalı PT bağlantı kitleri, bir ucunda korumalı ön/arka fişli kablo konektörü, diğer ucunda ise PT dirsek tipi kablo konektörü bulunan ve tamamen korumalı esnek kablolarla birbirine bağlanan bir yapıda üretilmiştir. Tam koruma ve sızdırmazlık, montaj tamamlandıktan sonra topraklama teli takılarak sağlanır. Bu ürün serbestçe bükülebilir ve kablo uzunluğu optimum çözümler için özelleştirilebilir.
Teknik Veriler
| Nominal gerilim | 15 kV | 20 kV |
| Nominal akım | 200 A | 200 A |
| AC dayanım gerilimi (5 dk) | 39 kV | 54 kV |
| Kısmi Deşarj | 15 kV, Q≤10 pC | 20 kV, Q≤10 pC |
| Darbe dayanım gerilimi (± kutupluluk, her biri 10 darbe) | 95 kV | 125 kV |
| Ekran Direnci | ≤5000Ω | ≤5000Ω |
| İletken Kesiti | 25-120 mm² | 25-120 mm² |
| Referans standartları: IEE-386, GB/T12706.4, IEC 60502-4 | ||
Ana parçalar
| 1、PT bağlantı kiti (Ana Gövde) | ||
| 2. Sıkıştırma plakası | ||
| 3. Gerilim konisi | ||
| 4. Yalıtımlı fiş 5. Kapak | Ön fişli kablo konektörü aksesuarı | |
| 6. Bağlantı Pabucu | Arka fişli kablo konektörü aksesuarı | |
| 7. Çift Uçlu Çivi | ||
| 9. Temizlik kağıdı | ||
