8.7/15 kV, 630 A Ön Takılabilir Kablo Konnektörü
- Anma gerilimi:
- 15 kV
- Anma akımı:
- 630 A
- 5 Dakika Boyunca AC Dayanım Gerilimi:
- 39 kV
- Kısmi Deşarj:
- 15 kV,Q≤10 pC
- Darbe Dayanım Gerilimi (Her bir polarite için 10 kez):
- 95 kV
- Ekran Direnci:
- ≤5000 Ω
- Referans standartları:
- GB/T 12706.4、IEC 60502-4
Ürün özellikleri
630 A önden takılan kablo konektörü, şalt cihazlarının giriş ve çıkış burçlarına ve kablo dağıtım kutularının burçlarına doğrudan bağlanarak şalt cihazları ve kablo dağıtım kutuları için tamamen yalıtılmış ve güvenli devreler sağlar.

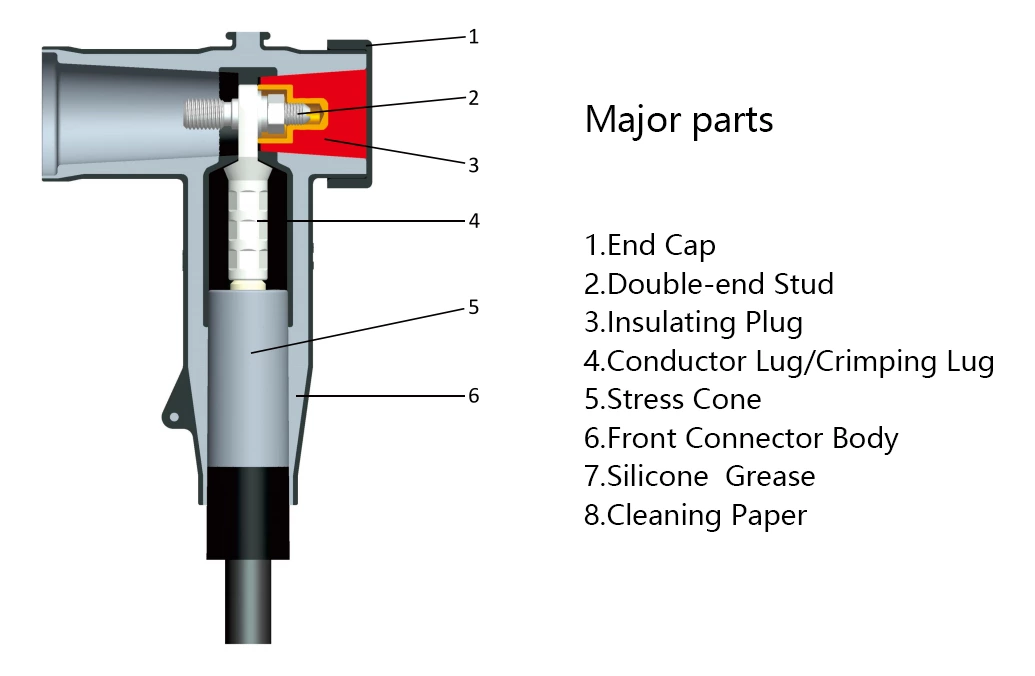

Önden takılarak çalıştırıldığında, şalt cihazı burç yuvasına cıvatalanır; arka ucu doğrudan bir yalıtkanla kapatılabilir veya arka konektör parafuduruna bağlanacak şekilde uzatılabilir. Gelişmiş enjeksiyon sonrası teknolojisi kullanılarak, dış katman, kalkan görevi gören, dokunmaya karşı güvenli ve kişisel güvenliği sağlayan yarı iletken bir katmana sahiptir. Benzersiz gerilim konisi yapısı, elektrik alan gerilimini etkili bir şekilde dağıtır ve kablo koruma katmanının kesme noktasındaki elektrik alan gerilimi sorunlarını giderir. Genişletilebilirlik, esnek sökme ve takma imkanı sunarak T tipi kablo bağlantılarına olanak tanır ve tamamen sızdırmaz, tamamen yalıtımlı, tamamen korumalı, bakım gerektirmeyen, suya dayanıklı ve kirliliğe karşı dayanıklıdır.
Bu ürün, EN50180 ve EN50181 standartlarındaki C tipi burç tasarım standartlarına uygundur.
Teknik Veriler
| Nominal gerilim | 15 kV |
| Nominal akım | 630 A |
| AC dayanım gerilimi (5 dk) | 39 kV |
| Kısmi Deşarj | 15 kV, Q≤10 pC |
| Darbe dayanım gerilimi (± kutupluluk, her biri 10 darbe) | 95 kV |
| Ekran Direnci | ≤5000Ω |
| Referans standartları: GB/T 12706.4, IEC 60502-4 | |

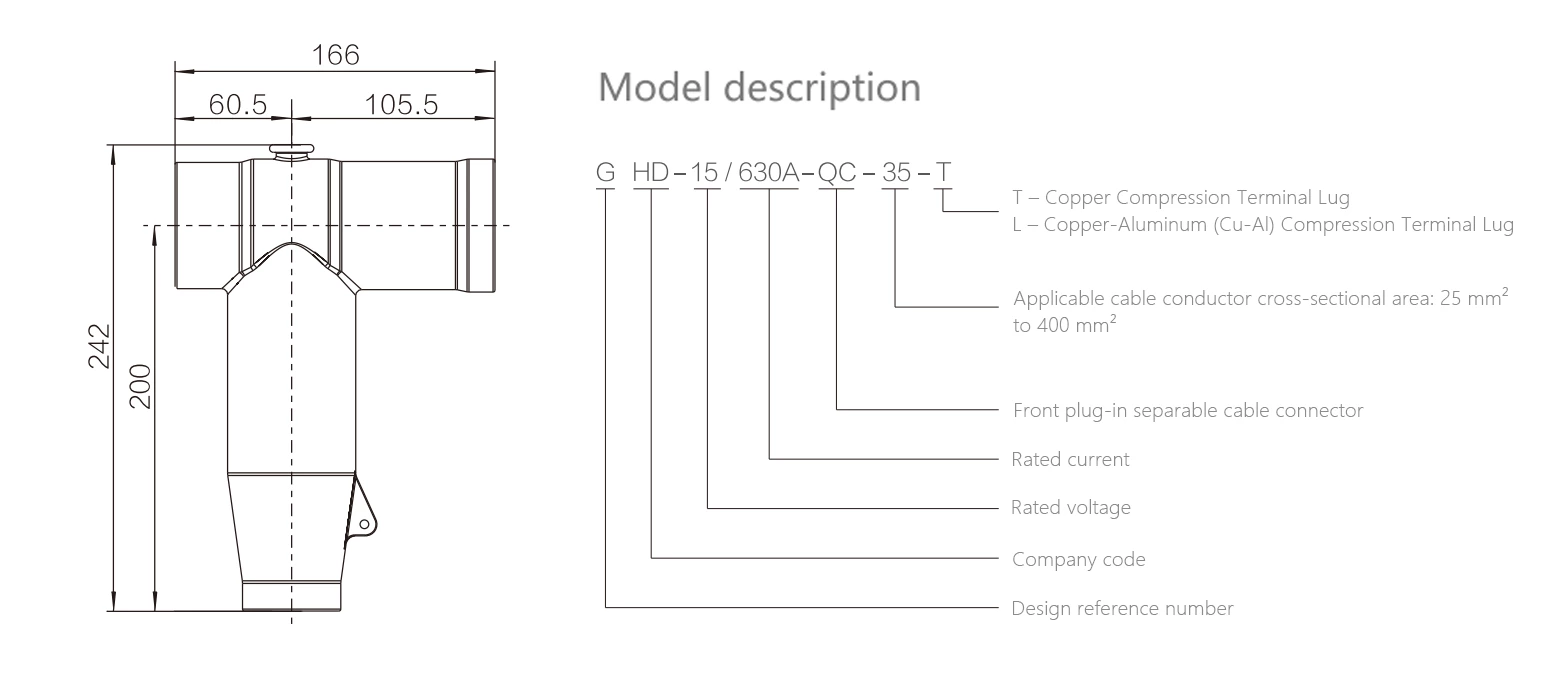

Model Seçimi
| Ürün modeli | Nominal Kesit Alanı (mm²) | 8.7/15 kV Kablo İzolasyonunun Dış Çapı (mm²) |
| GHD-15/630A-QC-25 | 25 | 16.6 |
| GHD-15/630A-QC-35 | 35 | 17.6 |
| GHD-15/630A-QC-50 | 50 | 19 |
| GHD-15/630A-QC-70 | 70 | 20.6 |
| GHD-15/630A-QC-95 | 95 | 22.2 |
| GHD-15/630A-QC-120 | 120 | 23.6 |
| GHD-15/630A-QC-150 | 150 | 25.2 |
| GHD-15/630A-QC-185 | 185 | 26.7 |
| GHD-15/630A-QC-240 | 240 | 29 |
| GHD-15/630A-QC-300 | 300 | 31.2 |
| GHD-15/630A-QC-400 | 400 | 34.4 |
| GHD-15/630A-QC-500 | 500 | 38 |

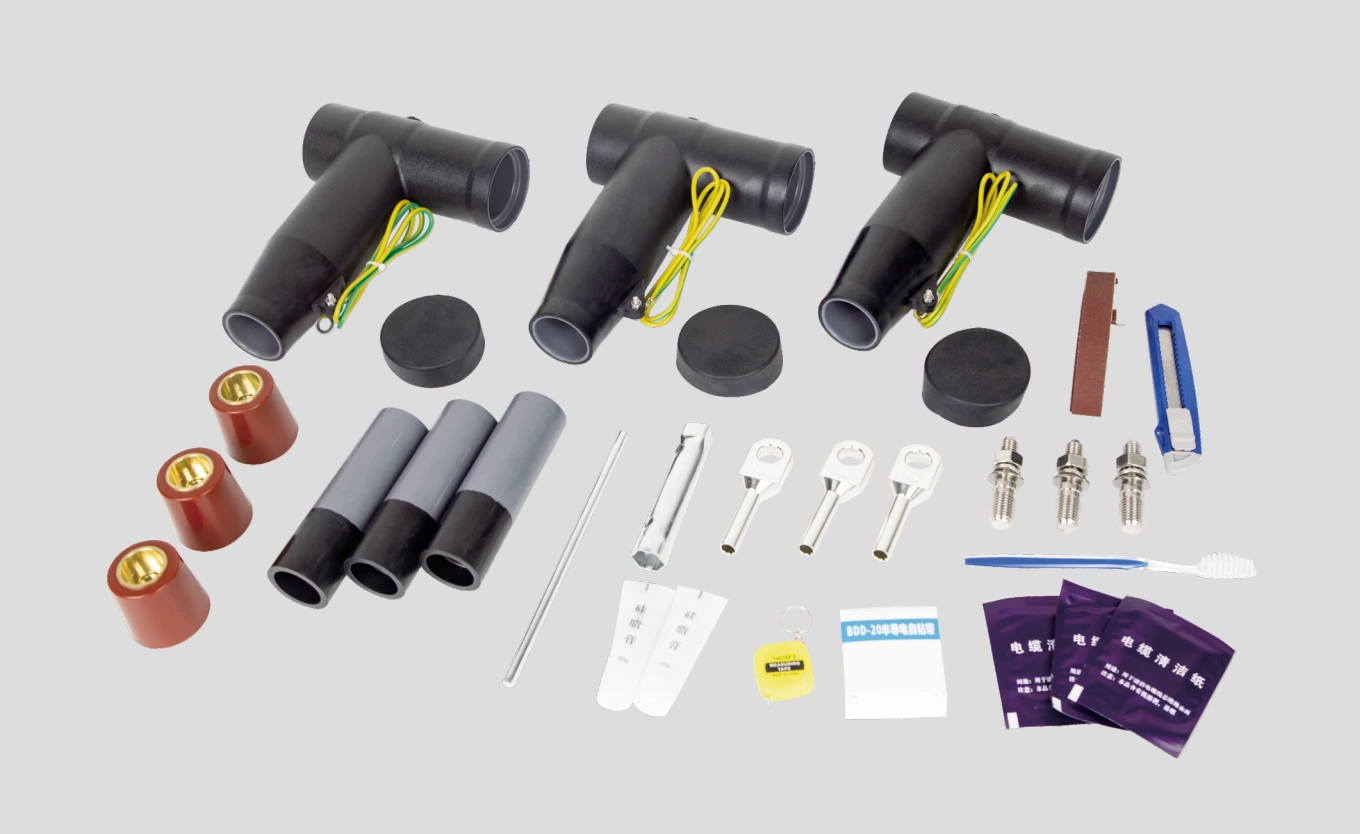

Ürün aksesuarı illüstrasyonu
