JHD5-10 - Geçiş terminal bloğu
- Tip:
- Geçiş terminal bloğu
- Gerilim:
- 800 V
- Nominal Akım:
- 57 A
- Bağlantı Sayısı:
- 2
- Bağlantı Yöntemi:
- Vidalı bağlantı
- Anma Kesiti:
- 10 mm²
- Enine kesit:
- 0.5 mm² - 16 mm²
- Renk:
- gri
| Model | İşlev | IEC kablo kesiti | UL Kablo | Kalınlık | Maksimum akım | Paket sayısı | Kalınlık/Yükseklik( )/Genişlik mm |
Nominal gerilim/nominal akım/nominal kesit alanı |
| JHD5-10 |  |
10 mm² 6 mm² 10 mm² |
6 AWG 10 AWG 6 AWG | 10.2 mm | 57 A | 60 | 10.2/47/42.5 | 800 V/57 A/10 mm² |
Teknik Özellikler:
| Son kapak | D2.5-10 |
| Çapraz bağlantı 10-Polo, Ayrılabilir | ZL2-10 ZL3-10 ZL10-10 |
| Ekleme köprüsü 10-Polo, Ayrılabilir | BLS2-10 BLS3-10 BLS10-10 |
| Bölme plakası | FP |
| Küçük Bölme | CP |
| İşaretleme etiketleri | ZB10 |
| Vida/Sıkma torku (Nm) | M4/1.2 |
| Malzeme | PA |
| Alev geciktirici özelliği UL-94 standardına göre derecelendirilmiştir. | V0 |

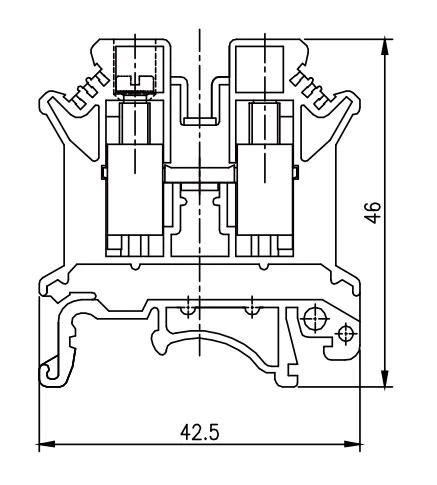

| Boyutlar |  |
Standart üst profilli (Ω profil) ve G profilli DIN ray montajı için evrensel montaj ayaklarına sahiptir.
