15 kV Korumalı Arka Takılabilir Parafudr
- Anma gerilimi:
- 10,13,17
- Nominal deşarj akımı:
- 5
- Sistem Gerilimi:
- 6,10,15
- Sürekli çalışma gerilimi:
- 8,10.4,13.6
- DC referans gerilimi 1 mA:
- 14.4,15,19.3,24,25
- Yüksek akım darbesine dayanım:
- 65
- Dik akım darbesinde artık gerilim:
- 31,34.5,41.3,51.8,57.5
- Yıldırım darbesinde artık gerilim:
- 27,30,36,45,50
- Anahtarlama darbesinde artık gerilim:
- 23,25.6,30.7,35,42.5
- Uzun süreli akım darbesine dayanma:
- 75,100,150
Ürün özellikleri
Bu Avrupa tipi arka fişli aşırı gerilim koruyucu, ön veya arka fişli konektörlere bağlanarak elektrikli ekipmanlar için aşırı gerilim koruması sağlar. Dahili çinko oksit valf bloğu, düşük artık gerilim, yüksek akım kapasitesi, hızlı tepki süresi ve etkili gerilim aşımı bastırma özelliğiyle mükemmel doğrusal olmayan özellikler sunar. Yıldırım çarpmalarına ve anahtarlama dalgalanmalarına karşı güvenilir bir şekilde koruma sağlar.
Teknik Veriler
| Öğe | Birim | GHD-6BLQ-10/27 | GHD-6BLQ-10/30 | GHD-10BLQ-13/36 | GHD-15BLQ-17/45 | GHD-15BLQ-17/50 |
| Nominal deşarj akımı | kA | 5 | 5 | 5 | 5 | 5 |
| Sistem nominal gerilimi | kV | 6 | 6 | 10 | 15 | 15 |
| Nominal gerilim (Ur) | kV | 10 | 10 | 13 | 17 | 17 |
| Sürekli çalışma gerilimi (Uc) | kV | 8 | 8 | 10.4 | 13.6 | 13.6 |
| DC referans voltajı (1 mA) | ≥kV | 14.4 | 15 | 19.3 | 24 | 25 |
| Dik akım darbesinde kalan gerilim | ≤kV | 31 | 34.5 | 41.3 | 51.8 | 57.5 |
| Yıldırım çarpması anındaki artık gerilim | ≤kV | 27 | 30 | 36 | 45 | 50 |
| Anahtarlama darbesinde kalan gerilim | ≤kV | 23 | 25.6 | 30.7 | 35 | 42.5 |
| Uzun süreli akım darbesine dayanma | A | 150 | 75 | 150 | 150 | 100 |
| Yüksek akım darbesine dayanım | kA | 65 | 65 | 65 | 65 | 65 |

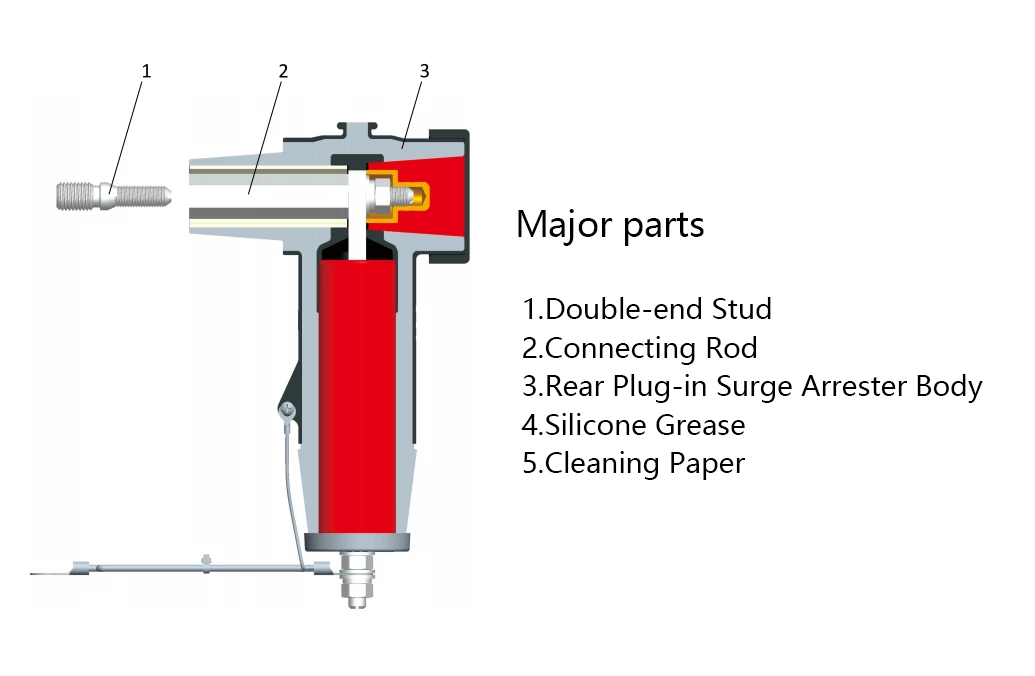

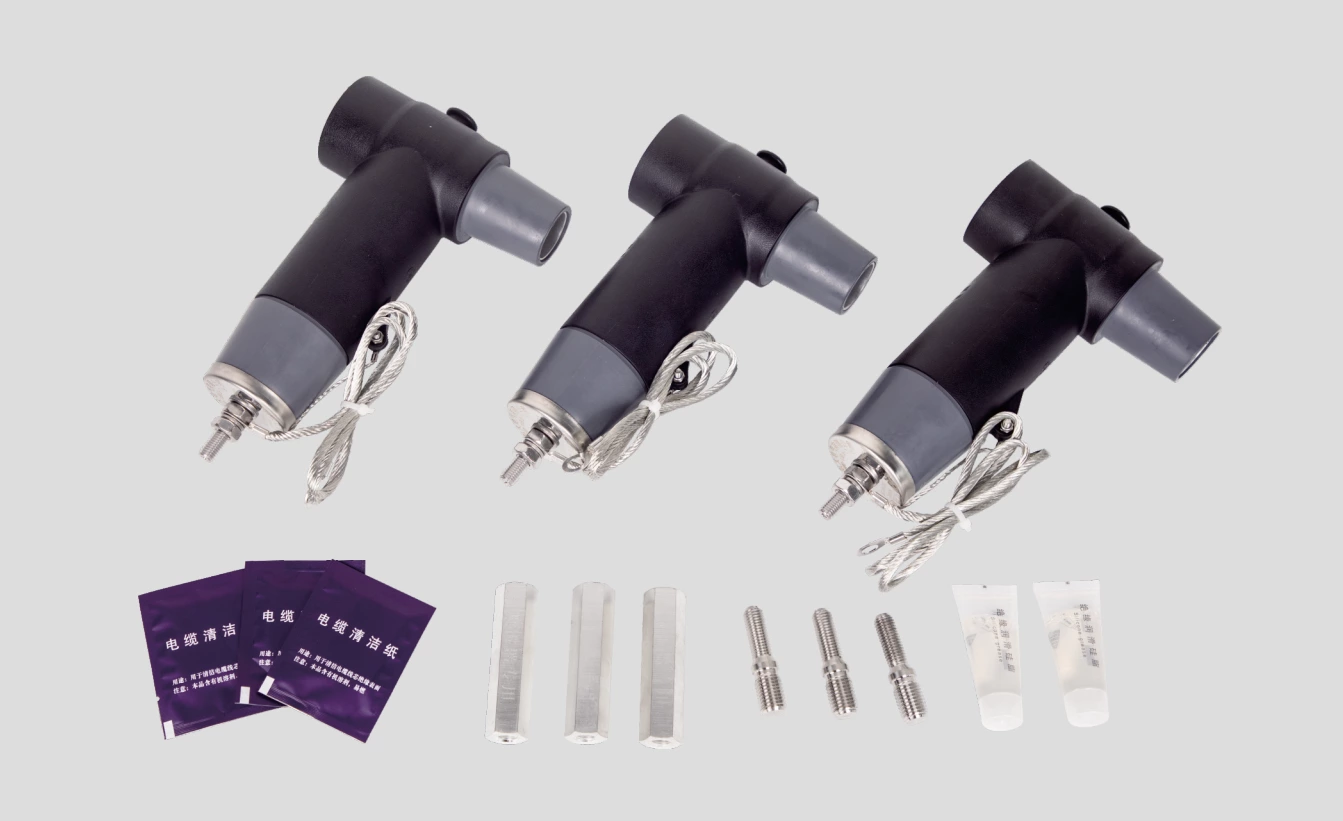

Ürün aksesuarı illüstrasyonu
