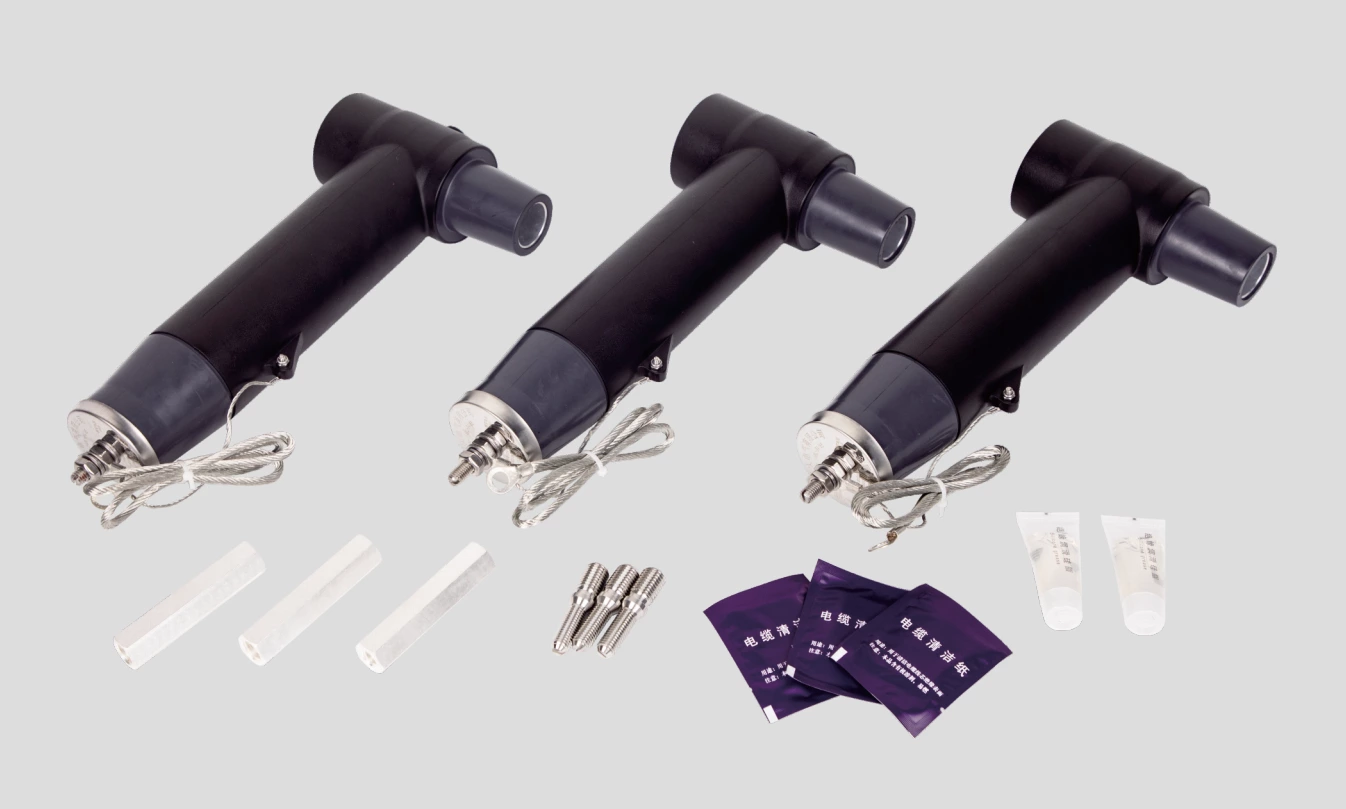

24 kV Korumalı Arka Takılabilir Aşırı Gerilim Koruyucu
- Anma gerilimi:
- 26,32,34
- Nominal deşarj akımı:
- 5
- Sistem Gerilimi:
- 20
- Sürekli çalışma gerilimi:
- 20.8,25.6,27.2
- DC referans gerilimi 1 mA:
- 37,47,48
- Şiddetli akıntı:
- 76,95
- Yıldırım darbesi:
- 66,85
- Anahtarlama dürtüsü:
- 56,75
- Uzun süreli akım darbesine dayanım:
- 150,200
- Yüksek akım darbesine dayanım:
- 65
Ürün özellikleri
Bu Avrupa tipi arka fişli aşırı gerilim koruyucu, ön veya arka fişli konektörlere bağlanarak elektrikli ekipmanlar için aşırı gerilim koruması sağlar. Dahili çinko oksit valf bloğu, düşük artık gerilim, yüksek akım kapasitesi, hızlı tepki süresi ve etkili gerilim aşımı bastırma özelliğiyle mükemmel doğrusal olmayan özellikler sunar. Yıldırım çarpmalarına ve anahtarlama dalgalanmalarına karşı güvenilir bir şekilde koruma sağlar.
Teknik Veriler
| Proje | Birim | GHD-24BLQ-26/66 | GHD-24BLQ-32/85 | GHD-24BLQ-34/85 |
| Nominal deşarj akımı | kA | 5 | 5 | 5 |
| Sistem Gerilimi | kV | 20 | 20 | 20 |
| Nominal gerilim | kV | 26 | 32 | 34 |
| Sürekli çalışma gerilimi | kV | 20.8 | 25.6 | 27.2 |
| DC referans voltajı 1mA | ≥kV | 37 | 47 | 48 |
| Dik akıntı | ≤kV | 76 | 95 | 95 |
| Yıldırım darbesi | ≤kV | 66 | 85 | 85 |
| Anahtarlama darbesi | ≤kV | 56 | 75 | 75 |
| Uzun süreli akım darbesine dayanım | A | 150 | 150 | 200 |
| Yüksek akım darbesine dayanım | kA | 65 | 65 | 65 |

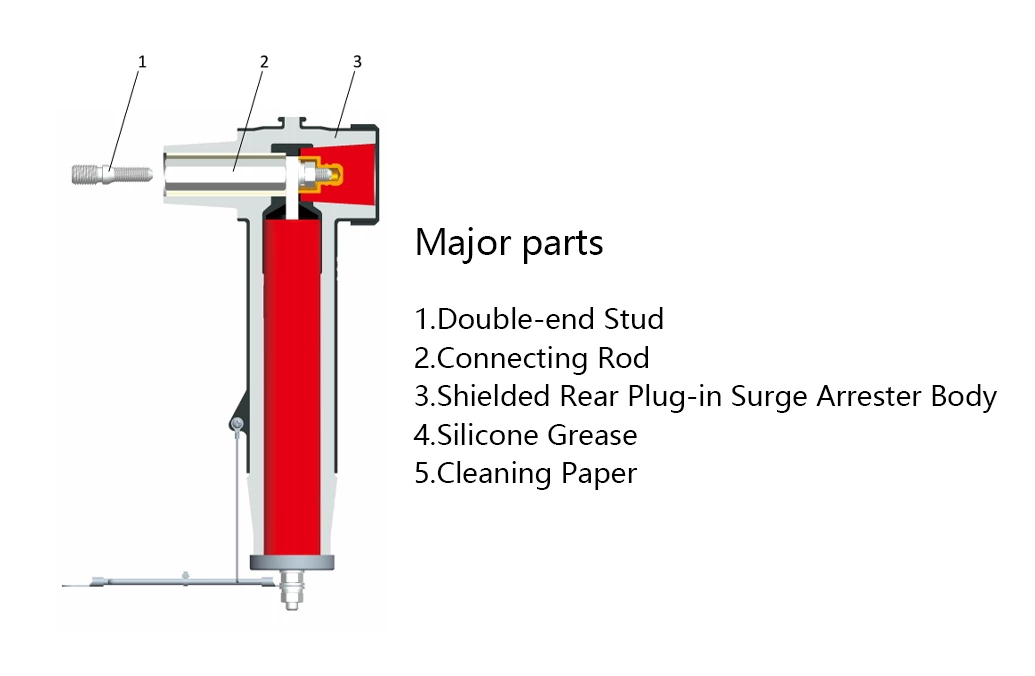

Ürün aksesuarı illüstrasyonu
