8.7/15 kV, 12/20 kV Kelepçe Tipi Üstten Genişletmeli Bara Konnektörü Ürün Uygulamaları
- Anma gerilimi:
- 15 kV,20 kV
- Anma akımı:
- 630/1250 A
- 5 Dakika Boyunca AC Dayanım Gerilimi:
- 42 kV,65 kV
- Kısmi Deşarj:
- 15 kV,Q≤10 pC 20 kV,Q≤10 pC
- Darbe Dayanım Gerilimi (Her bir polarite için 10 kez):
- 95 kV,125 kV
- Ekran Direnci:
- ≤5000 Ω
- Referans standartları:
- IEE-386、GB/T 12706.4、IEC 60502-4
 |
 |
 |

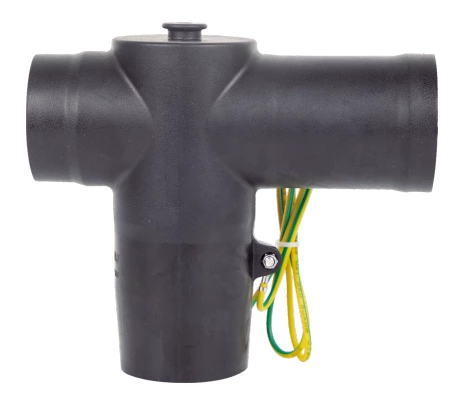

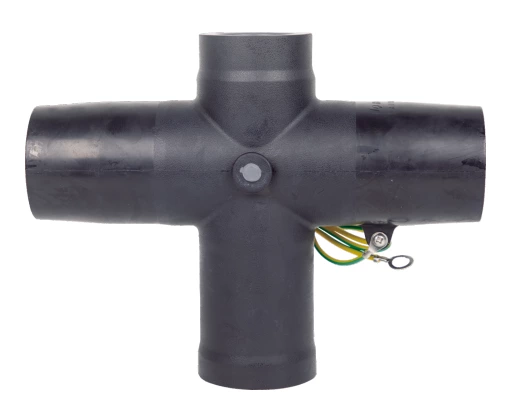

| GHD-15/630A-DJT T-konnektör | GHD-15/630A-SJT Çapraz bağlantı elemanı | GHD-15MX-630 Otobüs |
Ürün özellikleri
●Birden fazla şalt cihazı arasında bağlantı kurulmasını sağlar.
Kabinler, şalt cihazı burçlarına bağlanarak kontrol edilir.
●Sistem voltajı: 8,7/15 kV, 12/20 kV
●Sürekli nominal akım: 630 A/1250 A.
Özellikler
● C tipi burçlarla kullanıldığında tamamen yalıtılmış ve tamamen sızdırmaz, ayrılabilir bağlantılar sağlar. Tek kutuplu, takılabilir tasarım.
● Bara sistemleri, kompozit silikon kauçuk izolasyonla kaplanmış yuvarlak bakır çubuklardan (borulardan) oluşur.
●Korumalı bara sistemlerinde minimum fazlar arası mesafe şartı bulunmamaktadır ve kirlilik veya yoğuşmadan etkilenmezler.
Teknik Veriler
| Nominal gerilim | 15 kV | 20 kV |
| Nominal akım | 630/1250 A | 630/1250 A |
| AC dayanım gerilimi (5 dk) | 42 kV | 65 kV |
| Kısmi Deşarj | 15 kV, Q≤10 pC | 20 kV, Q≤10 pC |
| Darbe dayanım gerilimi (± kutupluluk, her biri 10 darbe) | 95 kV | 125 kV |
| Ekran Direnci | ≤5000Ω | ≤5000Ω |
| Referans standartları: IEE-386, GB/T 12706.4, IEC 60502-4 | ||
Sipariş Bilgileri

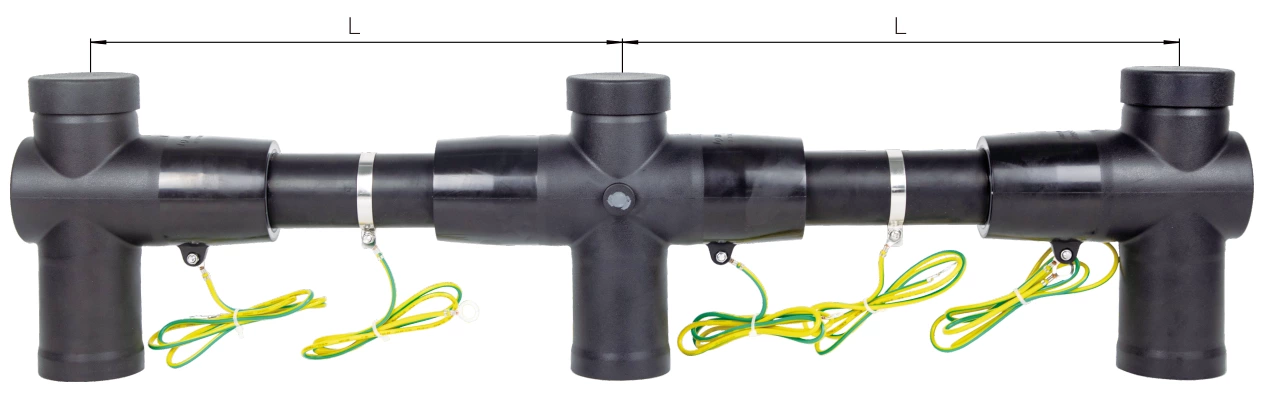

● Bara işleme uzunluğu L, şalt ekipmanı burçları arasındaki merkez mesafesine göre belirlenir. Bu parametre sipariş verilirken mutlaka belirtilmelidir. Bara uzunluğuna göre belirlenecekse, lütfen açıkça belirtin.

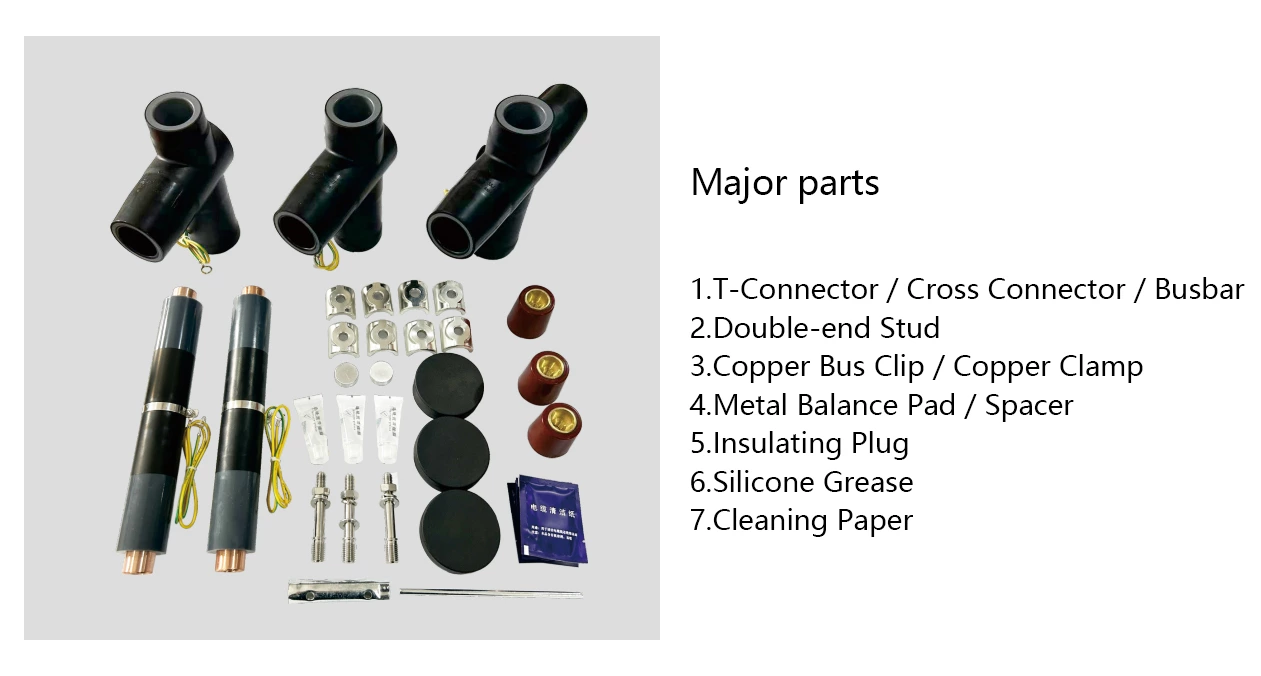

Ürün aksesuarı illüstrasyonu
Sipariş bilgileri
| Şalt panosu bağlantısı | T-konnektör | Çapraz bağlantı | Otobüs (Uzunluk, merkezden merkeze mesafeye göre hesaplanır) |
| Birbirine bağlı iki dolap | 2 Set | -- | 1 Set |
| Birbirine bağlı üç dolap | 2 Set | 1 Set | 2 Set |
| Birbirine bağlı dört dolap | 2 Set | 2 Set | 3'lü Set |
| Beş adet birbirine bağlı dolap | 2 Set | 3'lü Set | 4'lü Set |
| N bağlantılı kabinler | 2 Set | N-2 Seti | N-1 Seti |
