26/35 kV Kelepçe Tipi Üstten Genişletmeli Bara Bağlantı Elemanı
- Anma gerilimi:
- 35 kV
- Anma akımı:
- 630/1250 A
- 5 Dakika Boyunca AC Dayanım Gerilimi:
- 117 kV
- Kısmi Deşarj:
- 45 kV,Q≤10 pC
- Darbe Dayanım Gerilimi (Her bir polarite için 10 kez):
- 200 kV
- Ekran Direnci:
- ≤5000 Ω
- Referans standartları:
- GB/T 12706.4、IEC 60502-4
 |
 |
 |

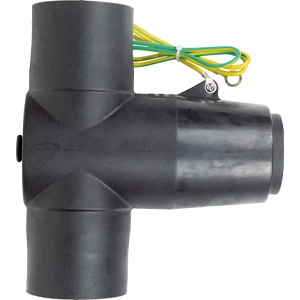

| GHD-35/630A-DJT T-konnektör | GHD-35/630A-SJT Çapraz bağlantı elemanı | GHD-35MX-630 Otobüs |
Ürün özellikleri
● Şalt burçları aracılığıyla birden fazla şalt ünitesi arasında bağlantı kurulmasını sağlar.
● Sistem gerilimi: 26/35 kV
● Sürekli nominal akım: 630 A/1250 A.
Özellikler
●C tipi burçlarla birleştirildiğinde, tamamen yalıtılmış ve tamamen sızdırmaz, ayrılabilir bir bağlantı sağlar. Tek kutuplu, takılabilir tasarım.
●Bara, yüzeyinde kompozit silikon kauçuk yalıtım tabakası bulunan yuvarlak bakır çubuk veya borudan yapılmıştır.
●Ekranlı bara, minimum fazlar arası mesafe gereksinimine sahip değildir ve kirlilikten ve yoğuşmadan etkilenmez.
Teknik Veriler
| Nominal gerilim | 35 kV |
| Nominal akım | 630/1250 A |
| 5 dakika boyunca AC dayanım gerilimi | 117 kV |
| Kısmi Deşarj | 45 kV, Q≤10 pC |
| Darbe Dayanım Gerilimi (her kutup için 10 kez) | 200 kV |
| Ekran Direnci | ≤5000Ω |
| Referans standartları: GB/T 12706.4, IEC 60502-4 | |
Sipariş Bilgileri

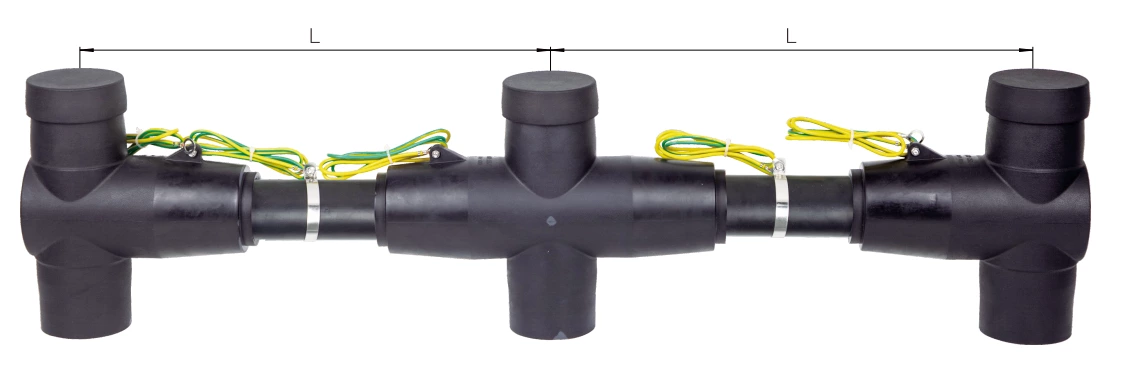

● Bara işleme uzunluğu L, şalt ekipmanı burçları arasındaki merkez mesafesine göre belirlenir. Bu parametre sipariş verilirken mutlaka belirtilmelidir. Bara uzunluğuna göre belirlenecekse, lütfen açıkça belirtin.

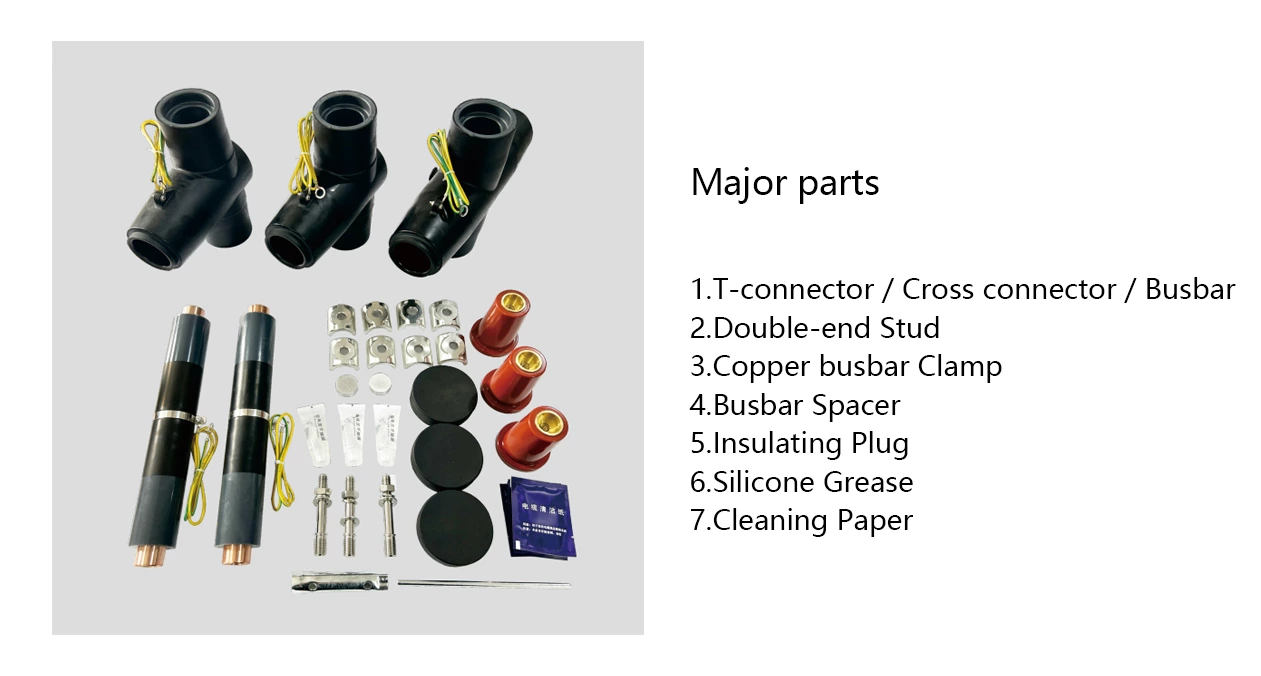

Ürün aksesuarı illüstrasyonu
Sipariş bilgileri
| Şalt panosu bağlantısı | T-konnektör | Çapraz bağlantı | Otobüs (Uzunluk, merkezden merkeze mesafeye göre hesaplanır) |
| Birbirine bağlı iki dolap | 2 Set | -- | 1 Set |
| Birbirine bağlı üç dolap | 2 Set | 1 Set | 2 Set |
| Birbirine bağlı dört dolap | 2 Set | 2 Set | 3'lü Set |
| Beş adet birbirine bağlı dolap | 2 Set | 3'lü Set | 4'lü Set |
| N bağlantılı kabinler | 2 Set | N-2 Seti | N-1 Seti |
