Yan Genişletmeli Bara Bağlantı Elemanı
- Anma gerilimi:
- 15 kV,24 kV
- Anma akımı:
- 630 A
- 5 Dakika Boyunca AC Dayanım Gerilimi:
- 45 kV,65 kV
- Kısmi Deşarj:
- 15 kV,Q≤10 pC 24 kV,Q≤10 pC
- Darbe Dayanım Gerilimi (Her bir polarite için 10 kez):
- 95 kV,125 kV
- Ekran Direnci:
- ≤5000 Ω
- Referans standartları:
- GB/T8349,GB/T11022
- Sıcaklık artışı:
- ≤65 K
Ürün özellikleri
●Şalt cihazlarının içindeki konik izolatörlere bağlanarak birden fazla şalt cihazı kabini arasında elektriksel bağlantı kurulmasını sağlar.
●Sistem voltajı: 8,7/15 kV, 12/20 kV
●Sürekli nominal akım: 630 A/1250 A

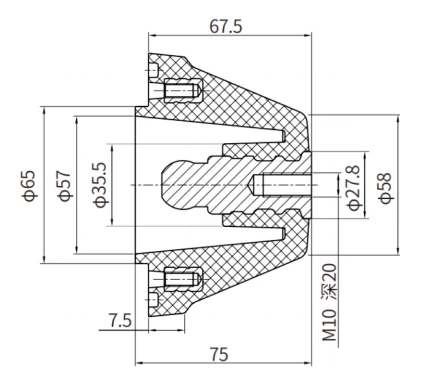

Kasa boyutları
 |
 |
 |
| İç koni bara izolatörü | İç koni bara bağlantı elemanı | İç koni bara fişi |
Teknik Veriler
| Nominal gerilim | 15 kV | 24 kV | |
| Nominal akım | 630 A | 630 A | |
| AC dayanım gerilimi (5 dk) | 45 kV | 65 kV | |
| Kısmi Deşarj | 15 kV, Q≤10 pC | 24 kV, Q≤10 pC | |
| Darbe dayanım gerilimi (± kutupluluk, her biri 10 darbe) | 95 kV | 125 kV | |
| Ekran Direnci | ≤5000Ω | ≤5000Ω | |
| Sıcaklık artışı | ≤65 K | ≤65 K | |
| Referans standartları: GB/T8349, GB/T11022 | |||
Ana parçalar
| 1. Yan Genişletme Konnektörü | 2. Silikon Gres | 3. Temizlik Kağıdı |
